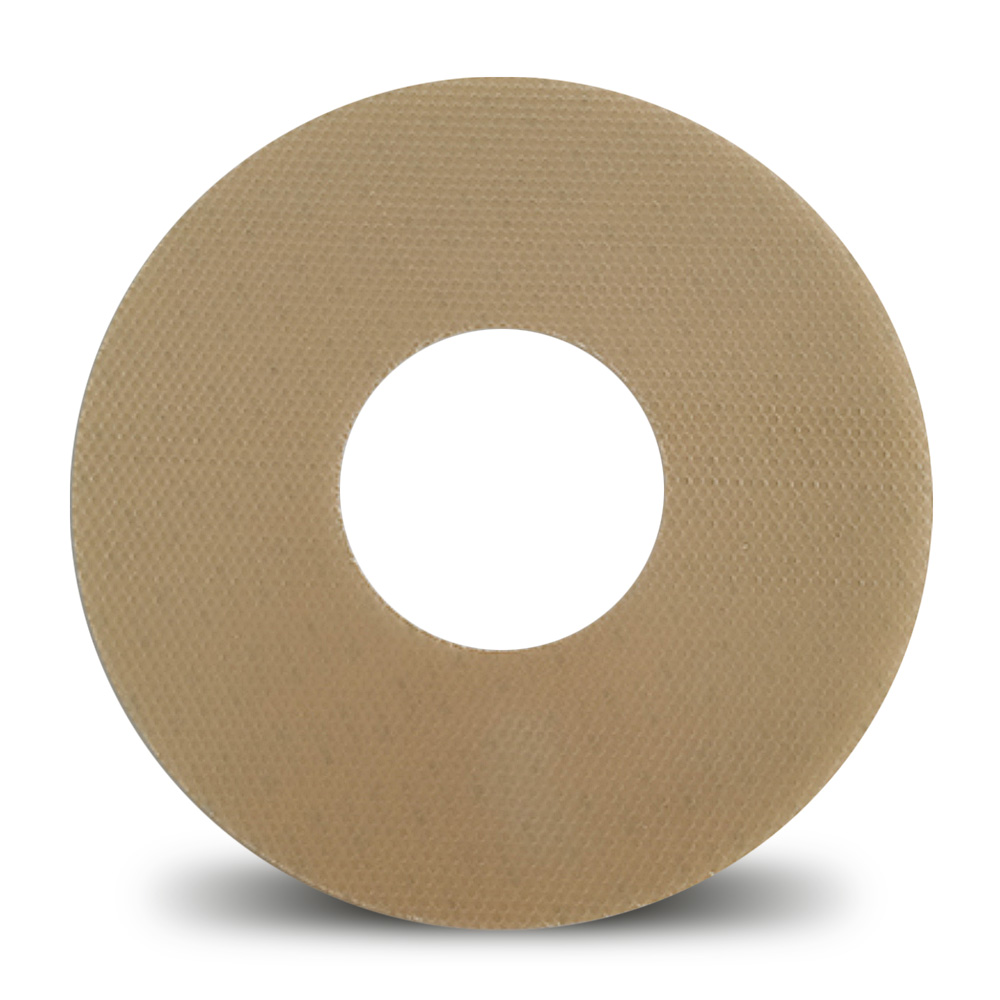

产品概述
主要优点在于孔深度比目前市面上的要深,故使用寿命长。孔间距跟孔大小比例优化最佳,配上我司自主研发的聚晶金刚石液磨削效率极高。
产品可以定制化,最大一整张可以做到1300mm。产品不属于危险品,无需特殊包装,运输途中勿弯折即可。
应用领域
本蜂窝垫主要用于半导体晶圆片,如:蓝宝石、碳化硅晶圆及所有超硬脆材料的超精细研磨。
产品特点
- 片材冲切,蜂窝网格槽结构均匀;
- 背胶耐高温,粘性强,换盘不易残胶,表面平整;
- 研磨精度高;
- 肓孔深度深,使用寿命长;
- 孔间距大小比例优化最佳,配上我司自主研发的聚晶金刚石液磨削效果极佳;
- 可替代铜盘工艺,节能、环保、无污染。
产品规格及验证参数
材料去除率 金刚石液D50 | 碳化硅 晶圆 | 蓝宝石 C向 | 氧化锆 陶瓷 | 氧化铝 陶瓷 | 氮化铝 陶瓷 | 氧化硅 |
ZW-301(3μm) | 2 | 2.5 | 3.5 | 4 | 3 | 3 |
ZW-302(2μm) | 1.5 | 1.6 | 3 | 3 | 2.5 | 2.3 |
ZW-303(1.5μm) | 1 | 1.2 | 2 | 2.5 | 2 | 1.5 |
ZW-401(1μm) | 0.8 | 1 | 1.2 | |||
ZW-501(0.5μm) | 0.4 | 0.5 | 0.8 | |||
ZW-601(0.2μm) | 0.2 | 0.3 | ||||
ZW-40 | 2.5 |
快捷咨询
我们可以提供哪些半导体超精细磨抛技术及产品?
公司专注于研磨的研发,生产,销售与服务。目前应用领域有第三代半导体碳化硅晶圆衬底,蓝宝石衬底及窗口片,陶瓷,单晶硅,玻璃,太阳能基板等基材的粗磨,中磨,精磨和高精度抛光。公司以粉体微观整形和粉体复合改性角度和对产品进行研发设计,颠覆传统的化学配方复合设计材料,产品抛光效率和性能处于世界先进水平。
我们成功研发了30000#碳化硅减薄砂轮,进一步提升了产品的磨削性能和表面处理精度。真正实现了国产可替代进口产品,在国内外磨床上稳定使用,砂轮磨削性能优越。
