产品概述

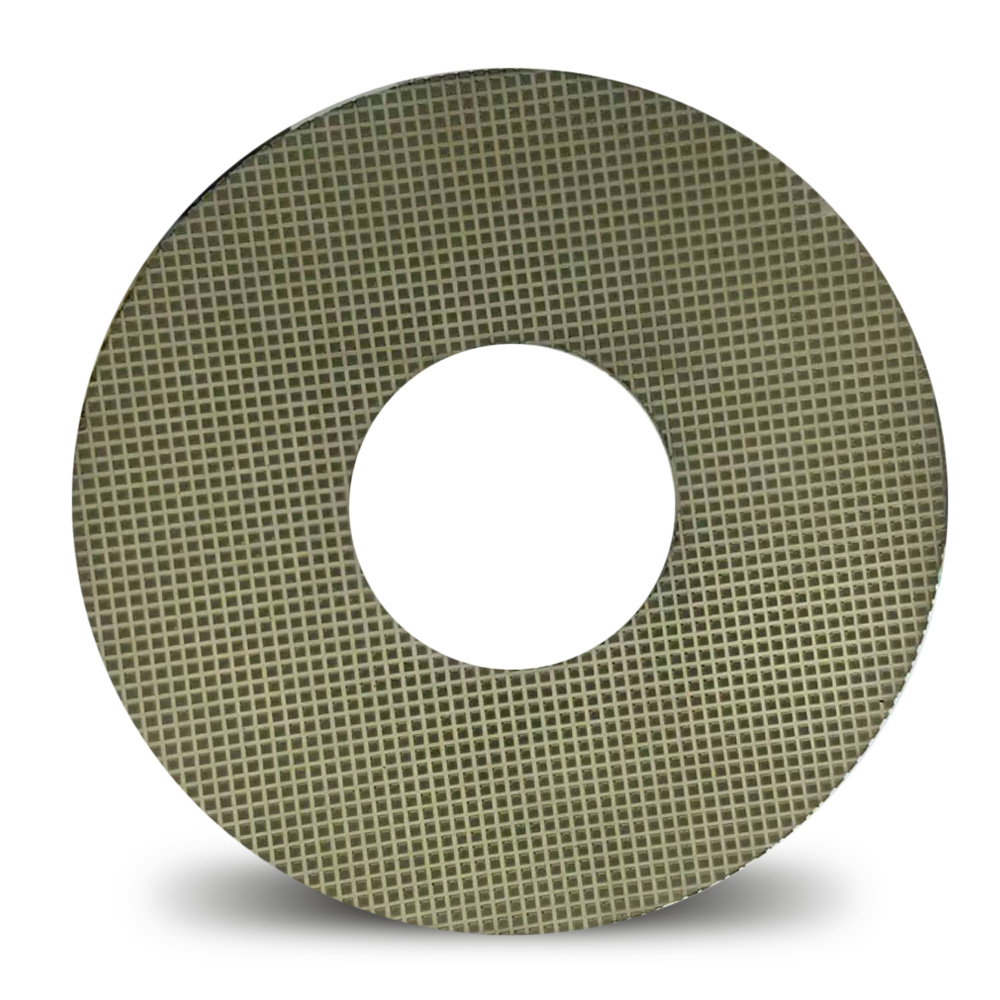

金刚石研磨垫是利用金刚石微粉与树脂复合而成的,具有超高的磨削效率和磨削精度,且使用寿命长。
典型工艺:金刚石盘粗磨–金刚石盘中磨–减薄垫超精细研磨–抛光垫抛光成型。
尺寸:直径50-3000mm
粒度(50D):50μm/30μm/20μm/9μm/4μm;
应用领域

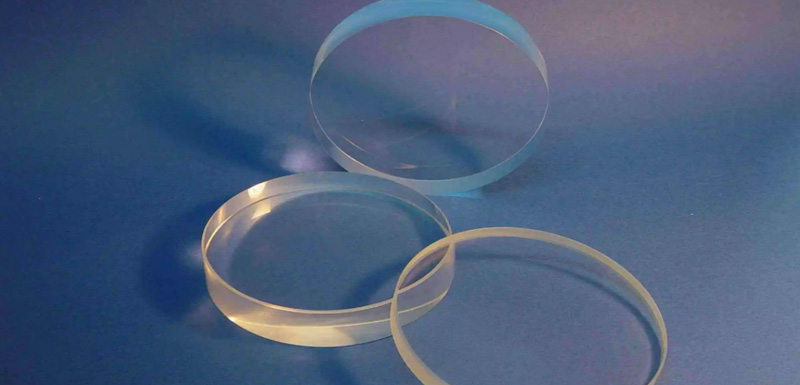

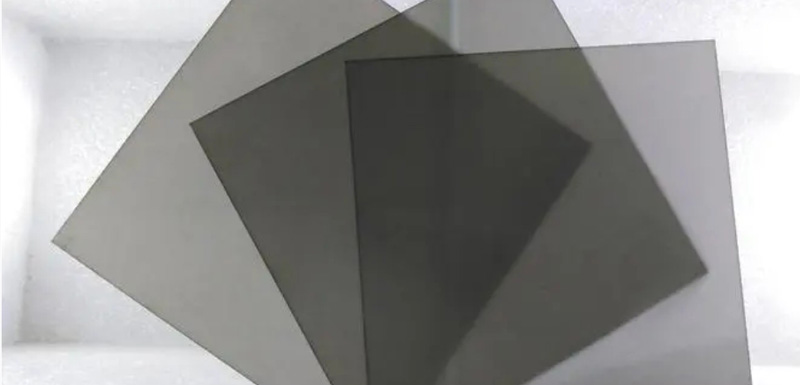

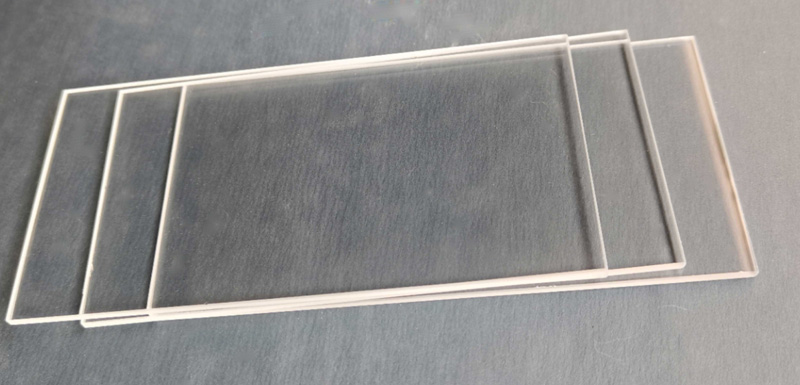

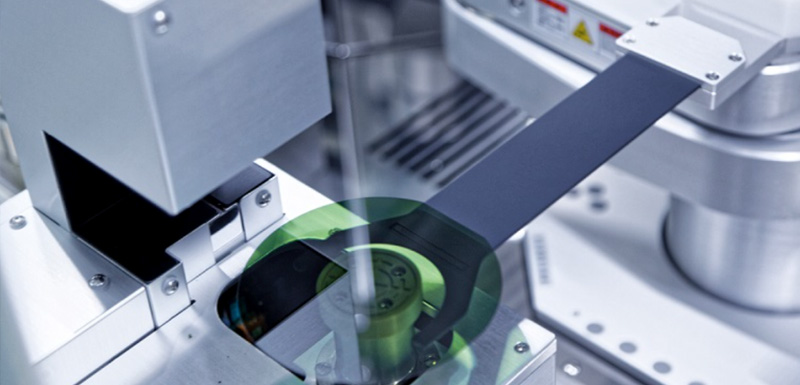

主要用于芯片(单晶硅、蓝宝石LED衬底、第三代半导体单晶碳化硅)、陶瓷片、手机玻璃面板等超精细研磨抛光工序。
产品特点
- 材料去除率极高。
- 无需使用游离磨料、降低加工耗材成本,只需加水,更加环保。
- 无需更换生产设备。
- 可双面研磨,保证工件平面度。
- 固结磨料硬度适中,修盘速度快。
产品规格及验证参数
设备:9B双面研磨机(直径:640mm,内径:235mm) 压力:238KG;
转速:40RPM; 液流量/助磨液:15ml/min; 切削液:30ml/min;
材料去除率 研磨垫型号 | 蓝宝石 C向 | 氧化锆 陶瓷 | 氧化铝 陶瓷 | 氮化铝 陶瓷 | 玻璃 | 氧化氧化硅硅 |
50 μm | 40 | 10 | 45 | 30 | 150 | 3 |
30 μm | 20 | 5 | 30 | 20 | 80 | |
20 μm | 15 | 2 | 20 | 15 | 50 | |
9 μm | 10 | 30 | ||||
4 μm | 5 | 20 |
快捷咨询
我们可以提供哪些半导体超精细磨抛技术及产品?
公司专注于研磨的研发,生产,销售与服务。目前应用领域有第三代半导体碳化硅晶圆衬底,蓝宝石衬底及窗口片,陶瓷,单晶硅,玻璃,太阳能基板等基材的粗磨,中磨,精磨和高精度抛光。公司以粉体微观整形和粉体复合改性角度和对产品进行研发设计,颠覆传统的化学配方复合设计材料,产品抛光效率和性能处于世界先进水平。
我们成功研发了30000#碳化硅减薄砂轮,进一步提升了产品的磨削性能和表面处理精度。真正实现了国产可替代进口产品,在国内外磨床上稳定使用,砂轮磨削性能优越。
